砷化鎵光纖繞組溫控器
采用嵌入式安裝方式，人機交互界面人性化設計。外觀簡便、穩定性高、性能良好。通過 RS485方式采集熒光光纖測溫解調儀的溫度信息，實時顯示每個通道的溫度數據，并進行溫度報警。
分類： DQTS-YB-A
產品描述
DQTS-YB-A砷化鎵光纖溫控器是一套專為油浸式電力變壓器設計的繞組熱點溫度在線監測系統。它從根本上解決了傳統方法測不準、響應慢的問題，通過砷化鎵（GaAs）晶體探頭深入變壓器內部，直接測量繞組最真實的“熱點”溫度。這套產品不僅精度高、不受強電磁場干擾，還能長期穩定運行，是保障大型電力設備安全、實現智能化運維的核心技術之一。

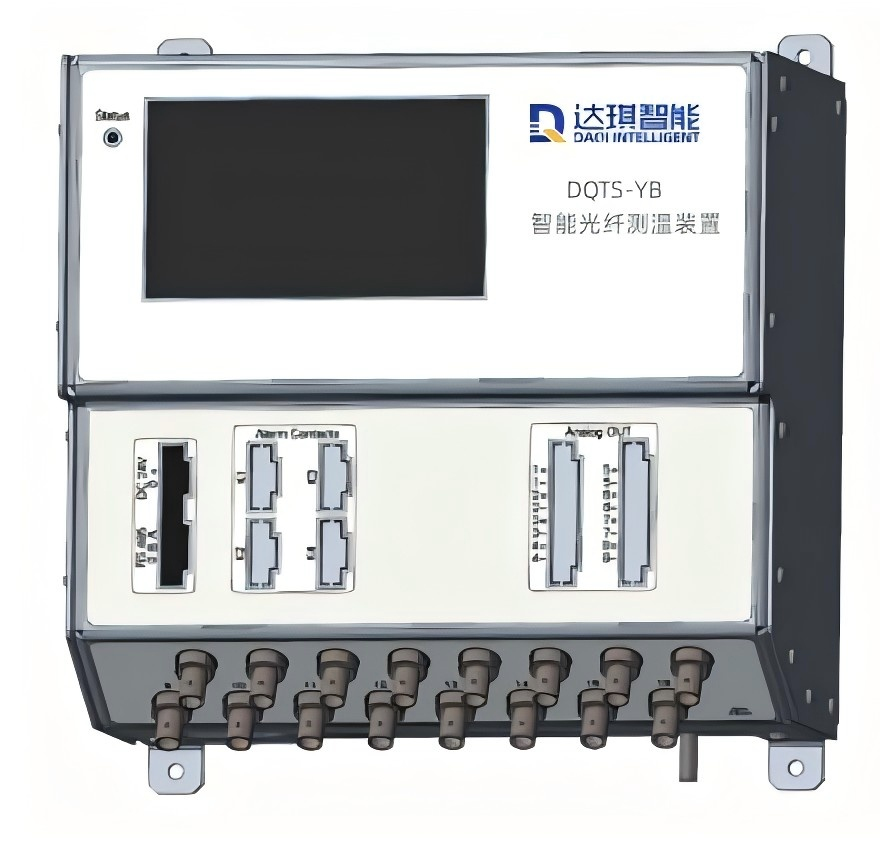

砷化鎵光纖繞組溫控器

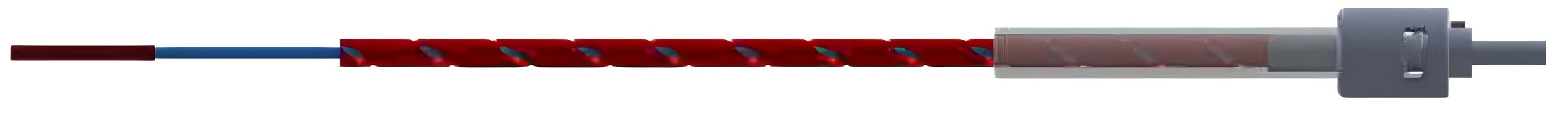

砷化鎵光纖溫度傳感器
功能特點：
- 傳感器為全介質，對電磁干擾本質免疫。
- 無導體結構，性能穩定，可靠性高，使用壽命大于 30年。
- 傳感器采用125um石英光纖，彎曲半徑可小至 10mm，柔性好，安裝過程中不易受損。
- 傳感器長度可達100米，不影響測量精度，適應性強。
- 測溫晶體基于微納米加工工藝，一致性高，傳感器不受互換性的技術問題制約。
- 設備基于光譜分析，不受光源劣化、光纖彎折強度等相關參量變化影響。
技術參數
|
通道數 |
2 to 16 |
|
光纖保護 |
PTFE 護套, PTFE 螺旋纏繞 |
|
溫度測量范圍 |
-40℃ to 200℃ |
|
準確度 |
< ±1℃ |
|
分辨率 |
0.1℃ |
|
反應時間/通道 |
250 ms |
|
工作溫度 |
-20℃~70℃ |
|
光源壽命 |
同變壓器壽命 |
|
電磁/射頻干擾敏感度 |
免疫 |
|
工作濕度 |
95 %RH 無冷凝 |
|
顯示 |
大型 7 寸 TFT 顯示屏 |
|
通信協議 |
Modbus RTU; IEC61850; |
|
模擬輸出 |
可選，每個通道一個；4-20 mA 或 0-10V DC |
|
繼電器 |
可選，每個通道一個；系統狀態繼電器標配 |
|
功率消耗 |
≤ 40 W |
|
輸入電源 |
24 V DC |
|
尺寸 |
248.44 mm x 203.7 mm x 154.55 mm |
|
重量 |
1.9 Kg |
