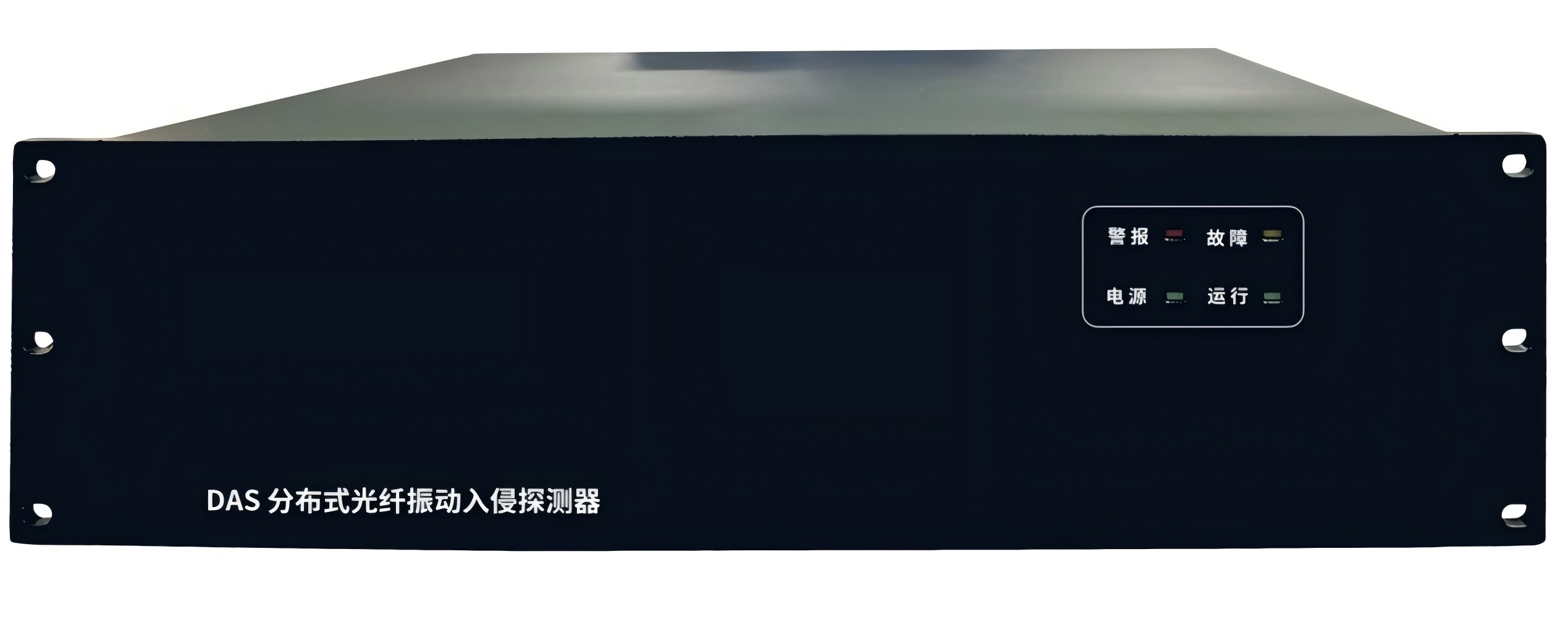

分布式聲波振動傳感系統
采用嵌入式安裝方式,人機交互界面人性化設計。外觀簡便、穩定性高、性能良好。通過 RS485方式采集熒光光纖測溫解調儀的溫度信息,實時顯示每個通道的溫度數據,并進行溫度報警。
分類: DQTS-DAS
產品描述
DQTS-DAS分布式聲波振動傳感系統DAS是基于相干瑞利散射的純相位解調方案。它利用光纖對聲音(振動)敏感的特性,當外界振動作用于傳感光纖上時,由于彈光效應,光纖的折射率、長度將產生微小變化,從而導致光纖內傳輸信號的光強與相位同時發生變化。

功能特點:
- 連續分布式感知
- 本征安全,抗干擾
- 長距離與高精度
- 成本效益高
技術參數
|
最大測量距離 |
30km/通道;50km/通道;70-100km/通道(可定制) |
|
設備類型 |
相干相位檢測型 |
|
光纖類型 |
纖芯類型:單模光纖9um/125um |
|
測量通道數 |
可選購1/2/4通道,并行實時同步采集,無時間盲區 |
|
采樣間隔 |
0.4m/1m/2m/5m可設置 |
|
定位精度 |
0.4m-25m可設置(取決于工程應用場景) |
|
報警響應時間 |
≤3秒 |
|
相位解調精度 |
0.1rad(典型值) |
|
聲音還原功能 |
有 |
|
振動解調頻率精度 |
頻率精度±1HZ |
|
振動解調頻率范圍 |
1HZ-50KHZ(取決于光纖長度) |
|
工作電壓 |
DC24V,平均功耗約10W(長距離以及多通道影響功耗) |
|
通信接口 |
1路RJ45(千兆以太網)與AI智能訓練平臺通信 |
|
掃描頻率 |
可根據光纖長度設置(30km@3.3khz,50km@2khz,70km@1.2khz,100km@1khz) |
|
協議支持 |
自定義相位傳輸協議與AI人工智能平臺通信 |
|
光纖接頭 |
E2000防塵自鎖接頭,可定制FC/APC |
|
激光安全等級 |
CLASS 1 |
|
操作溫度 |
-10℃-50℃ |
|
存儲溫度 |
-20℃-70℃ |
