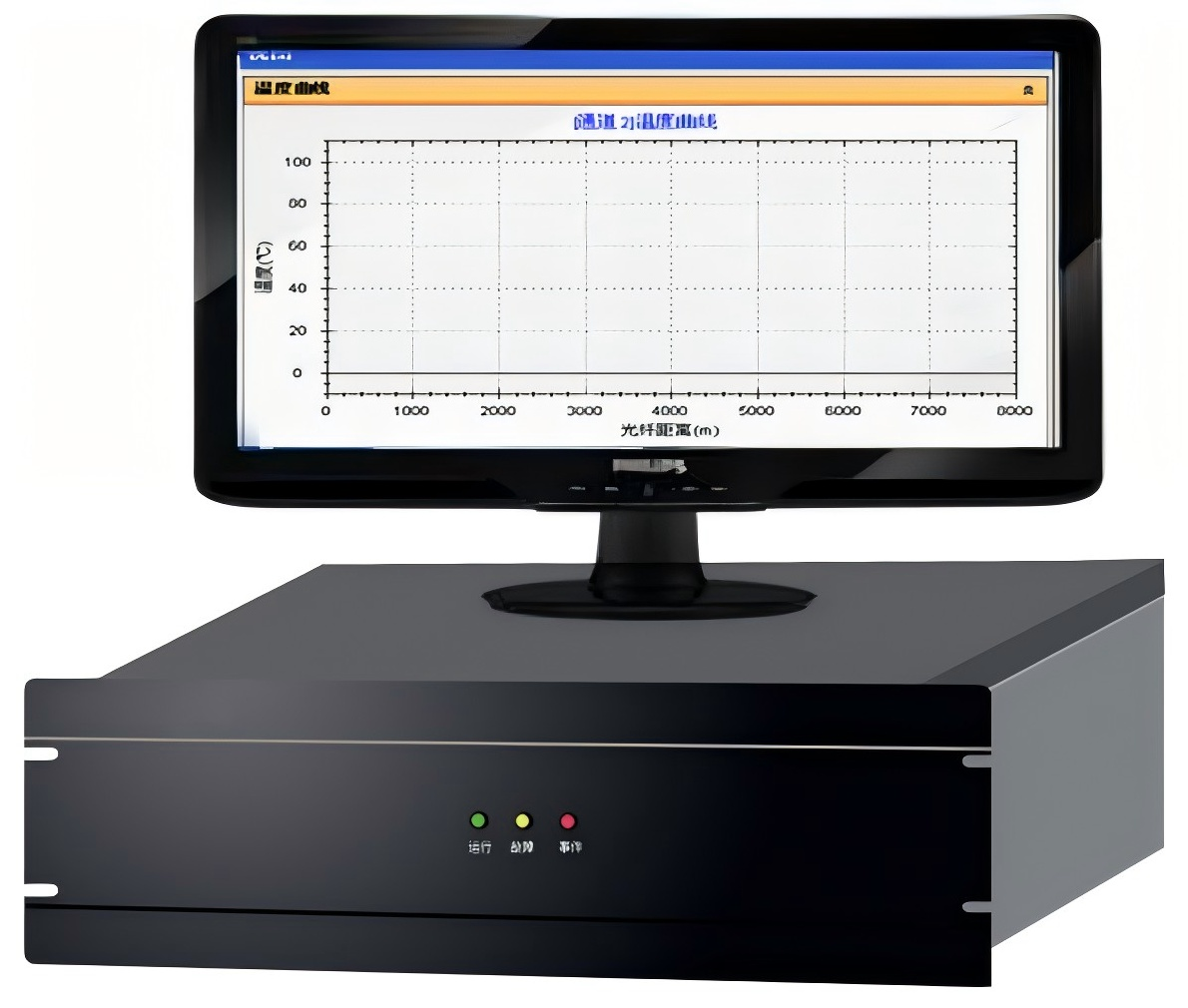

分布式應變溫度監測系統
采用嵌入式安裝方式，人機交互界面人性化設計。外觀簡便、穩定性高、性能良好。通過 RS485方式采集熒光光纖測溫解調儀的溫度信息，實時顯示每個通道的溫度數據，并進行溫度報警。
分類： DQTS-BOTDA
產品描述
DQTS-BOTDA分布式應變溫度監測系統，采用光纖自發布里淵背向散射效應以及光時域反射OTDR原理，是國際上最新一代的分布式光纖傳感器，可以實現超長距離的光纖沿線各點的溫度、應變和頻譜測量，最大測量距離長達60km、測量精度1℃/20με、測量時間小于300s。該系統使用標準的通信單模光纖作為傳感器，只需單芯光纖，“傳”、“感”合一，可實時監測細微的溫度和應變變化，在橋梁、隧道、大壩、煤礦、長輸油氣管道、海底光電復合纜、電力架空線等領域具有重要應用。
功能特點：
技術參數
|
光纖類型 |
標準單模光纖 |
|
光纖配置 |
單芯光纖，單端測量 |
|
測量距離 |
5km/20km/50km/60km |
|
測量通道 |
1/2/4/8 |
|
測量時間 |
60~300s/通道（典型） |
|
測量范圍 |
（-40~+100)℃/（-10000~+10000)με |
|
測量精度 |
±1℃/±20με |
|
測量分辨率 |
0.2℃/4με |
|
采樣間隔 |
0.1/0.2/0.4/0.8m |
|
空間分辨率 |
3~50m |
|
報警方式 |
定值、差值、區域差值 |
|
報警分區 |
500分區/通道 |
|
光纖接頭 |
FC/APC |
|
存儲空間 |
1TB |
|
工作條件 |
（-10~+50)℃，0~95%R.H.（無凝露） |
|
工作電源 |
220VAC，-48VDC（可選） |
