智能綜合局放在線監測裝置
采用嵌入式安裝方式，人機交互界面人性化設計。外觀簡便、穩定性高、性能良好。通過 RS485方式采集熒光光纖測溫解調儀的溫度信息，實時顯示每個通道的溫度數據，并進行溫度報警。
分類：
產品描述
DQTS-PDC智能綜合局放在線監測裝置，完美的替代人工巡檢的弊端，可以對開關柜、箱變等設備絕緣情況進行實時在線監測，實時精準了解設備的安全狀態。裝置采用10寸顯示觸摸屏，可針對多個局放傳感器的進行集中監控，增加電網的供電安全可靠性，同時也為智能電網的建設起到積極的促進作用。
功能特點：
- 實時集中在線監測
- 智能多級預警
- 系統自診斷
- 靈活部署與供電
- 強大的環境適應性
技術參數

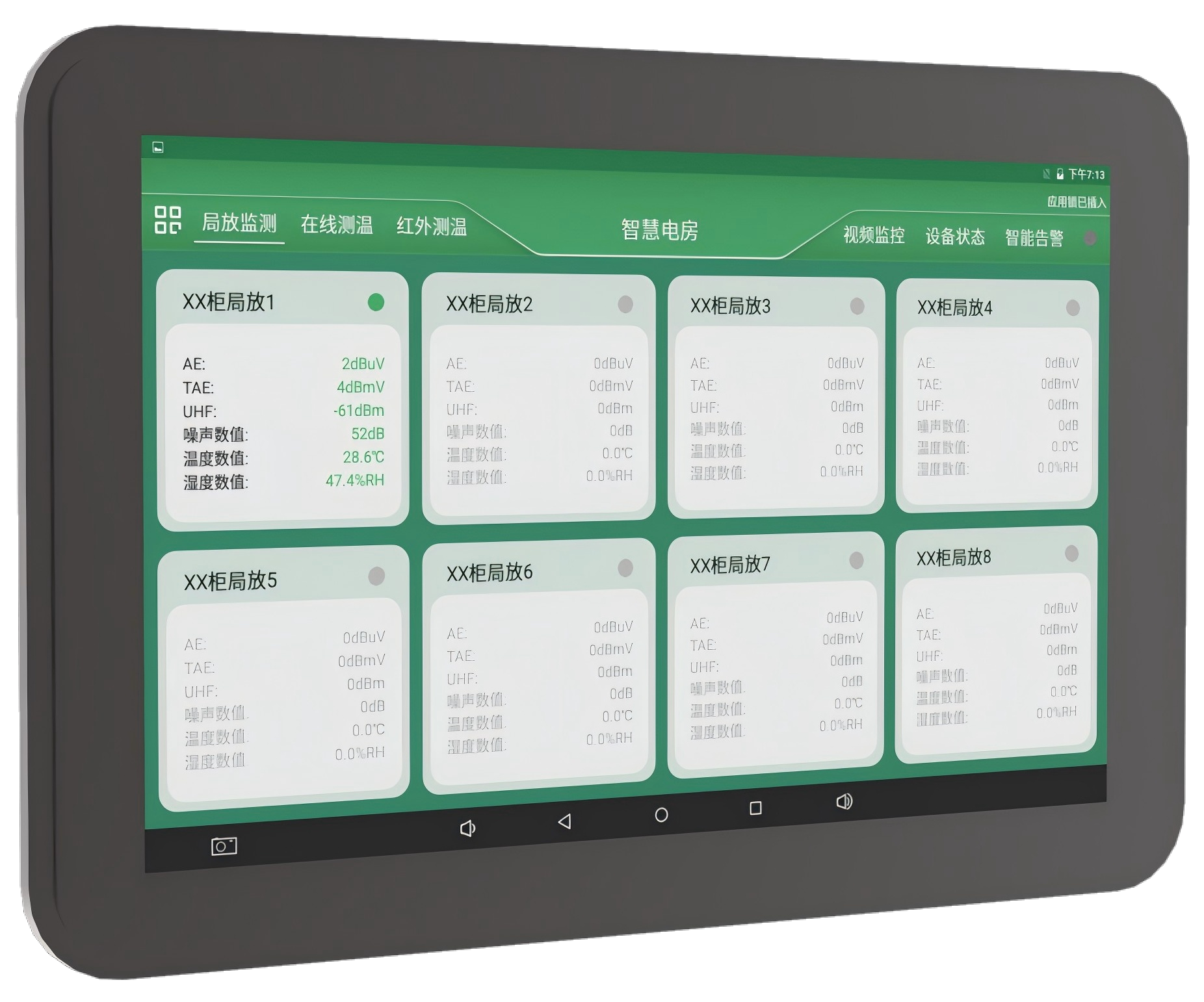

智能綜合局放在線監測屏
|
技術參數 |
技術指標 |
|
|
使用環境 |
環境溫度 |
-10℃～+55℃（正常工作） |
|
環境濕度 |
≤95% |
|
|
大氣壓力 |
80～110KPa |
|
|
海拔高度 |
≤2500米 |
|
|
工作電源 |
電 源 |
DC12V |
|
功 耗 |
≤10W |
|
|
隔離耐壓 |
2KV |
|
|
絕緣性能
|
抗電強度 |
外殼與端子之間大于AC2000V |
|
絕緣性能 |
外殼與端子之間大于100ΜΩ |
|
|
抗 震 性 |
10～55～10Hz 2g 1min |
|
|
抗 干 擾 |
符合GB/T17626.8-2018標準 |
|
|
系 統 |
CPU |
RK3288/4 核主頻 1.6GHz ARM Cortex-A17 架構 |
|
運行內存 |
2GB |
|
|
存儲 |
8GB EMMC |
|
|
操作系統 |
Android 7.1 |
|
|
GPU |
ARM Mali-T764 OpenGLES1.1/2.0/3.0 OPEN VG1.1 ，OPENCL ，Directx11 |
|
|
屏 幕 |
屏幕尺寸 |
10寸 |
|
分辨率 |
1024*600 比例16:9 |
|
|
觸摸形式 |
電容式3點 |
|
|
亮度 |
400cd/㎡ |
|
|
視角 |
全視角 IPS |
|
|
接口 |
HDMIN接口 |
1路 |
|
USB |
4路 |
|
|
安卓數據接口 |
1路 |
|
|
TF |
1路 |
|
|
SIM卡接口 |
1路 |
|
|
安裝方式 |
嵌入式安裝 |
|

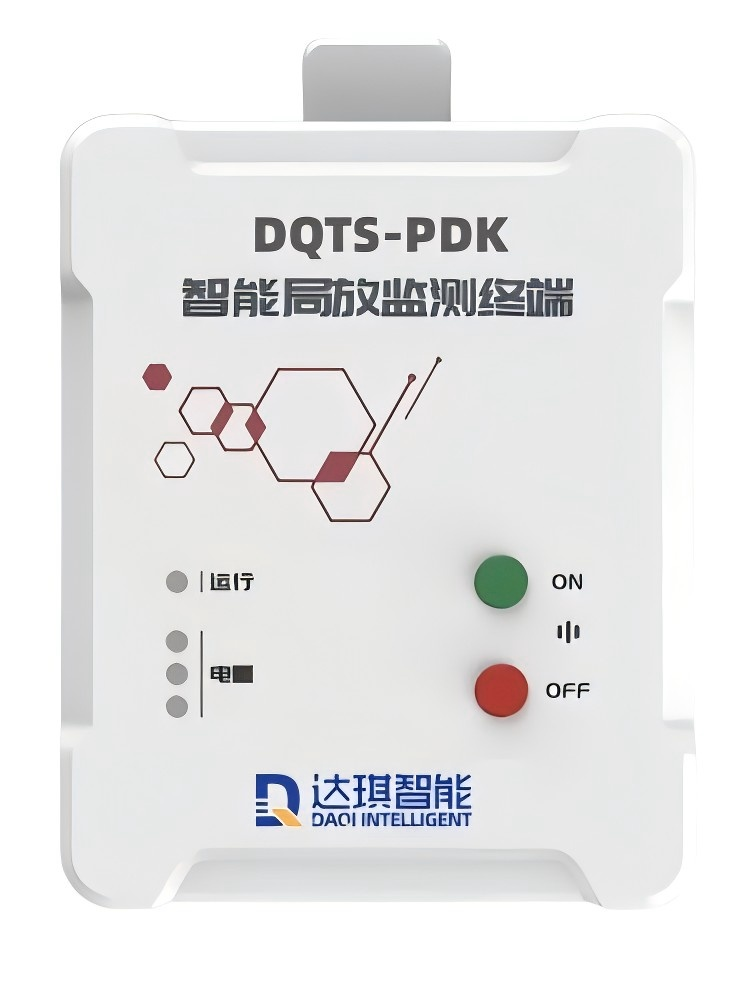

有線局放傳感器
|
名稱 |
技術參數 |
|
|
超聲波 |
檢測頻帶 |
40M±1kHz |
|
檢測動態范圍 |
0~70dBuV |
|
|
TEV |
檢測帶寬 |
3~100MHz |
|
檢測動態范圍 |
0~60dBmV |
|
|
UHF獨立傳感器) |
檢測帶寬 |
300~1500MHz |
|
檢測動態范圍 |
-70~10dBm |
|
|
平均等效高度 |
≥10mm |
|
|
噪聲檢測范圍 |
30~130dB |
|
|
溫度檢測范圍 |
-40~85℃ |
|
|
濕度檢測范圍 |
5~90%RH |
|
|
供電方式 |
DC12-24V |
|
|
通訊協議 |
MODBUS RTU |
|
|
通訊波特率 |
9600bit/s |
|
|
工作溫度 |
-30~70℃ |
|
|
采樣周期 |
2S |
|
|
尺寸 |
152mm*98*49mm |
|
|
安裝方式 |
強磁吸附式安裝 |
|
無線局放傳感器
|
名稱 |
技術參數 |
|
|
超聲波 |
檢測頻帶 |
40M±1kHz |
|
檢測動態范圍 |
0~70dBuV |
|
|
TEV |
檢測帶寬 |
3~100MHz |
|
檢測動態范圍 |
0~60dBmV |
|
|
UHF（選配） |
檢測帶寬 |
300~1500MHz |
|
檢測動態范圍 |
-70~10dBm |
|
|
平均等效高度 |
≥10mm |
|
|
噪聲檢測范圍 |
30~130dB |
|
|
溫度檢測范圍 |
-40~85℃ |
|
|
濕度檢測范圍 |
5~95%RH |
|
|
供電方式 |
鋰電池 |
|
|
電池使用壽命 |
3年 |
|
|
無線傳輸頻段 |
433MHz |
|
|
最大傳輸距離 |
≤50米（可視距離） |
|
|
工作溫度 |
-30~70℃ |
|
|
采樣周期 |
2小時（默認） |
|
|
開關機方式 |
物理按鍵 |
|
|
上送方式 |
支持單次主動上送 |
|
|
尺寸 |
152mm*98*49mm |
|
|
安裝方式 |
強磁吸附式安裝 |
|
